Несущий профнастил Н57, Н60, Н75 и других марок применяется в конструкциях перекрытий, промышленных настилов и несъёмной опалубки. При устройстве монолитного перекрытия профлист во время бетонирования воспринимает значительные временные нагрузки, поэтому правильное крепление к металлическим балкам имеет принципиальное значение.
В этой статье рассмотрим, чем крепить несущий профнастил к металлическим балкам, как соединять соседние листы, какой нахлёст предусматривать и почему универсальной схемы крепления для всех профилей не существует.
Крепление несущего профнастила под монолитное перекрытие
При использовании профнастила как несъёмной опалубки схема крепления должна соответствовать проекту перекрытия. На неё влияют:
- марка и геометрия профнастила;
- толщина стали;
- расстояние между балками;
- толщина бетонной плиты;
- временные нагрузки во время бетонирования;
- тип опорной конструкции;
- наличие временных подпорок;
- расчётная схема перекрытия.
Важно: количество, расположение и тип крепежа несущего профнастила должны определяться проектировщиком или технической документацией конкретной системы перекрытия.

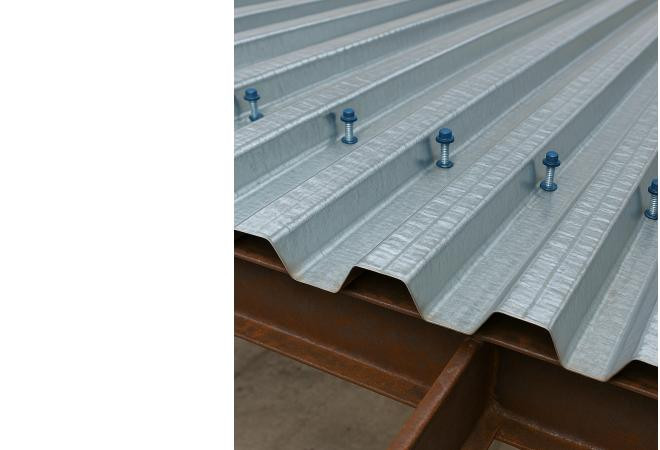

Чем крепить профнастил к металлическим балкам?
Для крепления профилированного настила к металлическим опорам могут применяться специальные самосверлящие саморезы по металлу, а в отдельных системах — другие сертифицированные крепёжные элементы, предусмотренные проектом и производителем профиля.
Самосверлящий крепёж подбирают с учётом:
- толщины несущей балки;
- толщины профнастила;
- расчётного усилия на соединение;
- несущей способности конкретного самореза;
- требований к антикоррозионной защите.
Поэтому использовать универсальное правило «саморез 5,5×19 мм подходит для любого перекрытия» неправильно. Один и тот же крепёж не может одинаково подходить для тонкостенного прогона и массивной стальной балки.
Нужна ли EPDM-шайба при креплении несущего профнастила?
Для кровельного профнастила EPDM-шайба нужна прежде всего для герметизации отверстия от атмосферной воды. При устройстве профнастила под бетонное перекрытие требования к крепежу другие.
Главное здесь — расчётная прочность соединения и соответствие крепежа конкретной опоре. Поэтому наличие резиновой шайбы не является универсальным обязательным условием для несущего профнастила, который используется как опалубка под бетон.
На каком расстоянии крепить профнастил к балкам?
Универсального шага крепления «через 300–400 мм» для всех несущих профилей не существует.
Крепление листа к каждой опоре определяется расчётом. В зависимости от системы профлист может фиксироваться в определённых гофрах или несколькими крепёжными элементами на каждой опоре.
Особое внимание уделяется:
- крайним опорам;
- торцам листов;
- стыкам;
- зонам повышенной нагрузки;
- консолям;
- участкам возле проёмов.
Не рекомендуется самостоятельно уменьшать количество креплений по сравнению с проектом. Во время заливки бетона незакреплённый или недостаточно закреплённый профнастил может смещаться и деформироваться.
Как соединять листы несущего профнастила между собой?
Соседние листы профнастила необходимо соединять между собой по боковым стыкам. Для этого используются самонарезающие винты или заклёпки, предусмотренные проектом.
Такое соединение необходимо для того, чтобы:
- листы не расходились во время монтажа и бетонирования;
- сохранялась правильная геометрия настила;
- бетонная смесь не раскрывала боковой стык;
- настил работал в соответствии с расчётной схемой.
Шаг соединительных саморезов или заклёпок зависит от профиля и расчётной схемы. Для некоторых несущих профилей производители допускают расстояние между креплениями бокового стыка до 500 мм, но при повышенных нагрузках проектировщик может назначить меньший шаг.
Какой боковой нахлёст делать?
Размер бокового нахлёста зависит от геометрии конкретного несущего профиля. Поэтому правило «обязательно 1,5 волны» не является универсальным.
У некоторых систем используется перекрытие части волны, у других — одной или нескольких волн. Если требуется повышенная несущая способность или жёсткость настила, схема нахлёста может изменяться.
Ориентироваться необходимо на техническую документацию выбранной марки профнастила и проект перекрытия.
Поперечный нахлёст несущего профнастила
Поперечный стык листов обычно выполняется на несущей опоре. Размер нахлёста зависит от системы профнастила и расчётной схемы.
Например, в технической документации отдельных производителей для шарнирного соединения предусматривается нахлёст от 150 мм, тогда как для моментных соединений длина перекрытия определяется уже расчётной длиной пролёта.
Поэтому фиксировать универсальные «200 мм для любого Н57 или Н75» неправильно.
Нужно ли крепить нахлёст двумя рядами саморезов?
Не обязательно. Количество рядов крепления и положение саморезов зависит от типа профиля и конструкции соединения.
В некоторых системах достаточно соединения бокового замка или нахлёста с заданным шагом крепежа. В других конструкциях, особенно в моментных соединениях, листы дополнительно соединяются в стенках профиля.
Два ряда саморезов по верхушке гофры нельзя считать универсальной схемой для всех несущих профнастилов.
Можно ли приваривать профнастил к металлической балке?
Самостоятельно заменять предусмотренный проектом механический крепёж сваркой не следует.
Сварка тонкого оцинкованного листа может:
- повредить цинковое покрытие;
- вызвать локальную деформацию тонкой стали;
- создать зоны ускоренной коррозии;
- изменить расчётную работу соединения.
При этом говорить, что сварка несущего настила запрещена абсолютно во всех системах, тоже неправильно. Если сварное соединение предусмотрено проектом и технологией конкретного профиля, оно выполняется по разработанному узлу.
Главное правило: нельзя самовольно заменять один тип расчётного соединения другим.
Несущий профнастил и монолитное перекрытие
При устройстве перекрытия профлист может выполнять разные функции.
- Несъёмная опалубка. Лист удерживает бетон во время заливки и остаётся в конструкции после его твердения.
- Элемент композитного перекрытия. В специальных системах профилированный настил после твердения бетона может участвовать в совместной работе железобетонной плиты.
Эти варианты нельзя автоматически считать одинаковыми. Если профнастил должен работать как часть композитной плиты, необходимо использовать профиль и конструктивную схему, рассчитанные именно для такого применения.
Н57, Н60 или Н75 — какой профнастил выбрать под перекрытие?
Чем выше профиль, тем потенциально выше его жёсткость, однако выбирать несущий профнастил только по высоте гофры неправильно.
При выборе учитывают:
- длину пролёта;
- толщину стали;
- высоту профиля;
- массу свежего бетона;
- монтажные нагрузки;
- необходимость временных подпорок;
- общую толщину перекрытия;
- эксплуатационные нагрузки после набора прочности бетоном.
Именно поэтому для одного объекта может быть достаточно Н57, а для другого потребуется Н75 или профиль другой высоты и толщины.
Почему опасно выбирать шаг балок и толщину профнастила «на глаз»?
На стадии бетонирования лист воспринимает вес свежей бетонной смеси, арматуры, монтажников и оборудования. Если пролёт или толщина профнастила выбраны неправильно, возможен чрезмерный прогиб листа ещё до набора бетоном проектной прочности.
Поэтому расстояние между опорами, необходимость временных подпорок и допустимая толщина бетонной плиты должны определяться расчётом.
Основные ошибки при монтаже профнастила под перекрытие
- выбор профиля только по высоте гофры;
- увеличение пролёта без расчёта;
- использование случайных саморезов;
- слишком редкое крепление листов;
- отсутствие соединения боковых стыков;
- поперечный стык вне опоры;
- самовольная замена механического крепления сваркой;
- заливка чрезмерного количества бетона в одном месте;
- отсутствие временных подпорок там, где они предусмотрены расчётом;
- вырезание больших отверстий без усиления конструкции.
Часто задаваемые вопросы
Какими саморезами крепить несущий профнастил к балке?
Используют крепёж, рассчитанный на соединение профнастила с конкретной металлической опорой. Диаметр, длина, сверлящая способность и количество саморезов должны соответствовать проекту и толщине балки.
Через сколько крепить несущий профнастил?
Универсального шага нет. Количество креплений на каждой опоре и расстояние между крепежом в боковых стыках определяются проектом и технической документацией выбранного профиля.
Нужно ли соединять листы профнастила между собой?
Да. Боковые стыки несущего настила соединяются крепежом согласно проектной схеме, чтобы листы не расходились во время монтажа и бетонирования.
Какой нахлёст профнастила делать под бетон?
Размер бокового и поперечного нахлёста зависит от геометрии профиля и конструкции перекрытия. Универсальное значение для всех Н57, Н60 и Н75 применять нельзя.
Можно ли заливать бетон прямо на профнастил?
Да, если профнастил, шаг опор, крепление, армирование и схема перекрытия рассчитаны для такого применения. Перед заливкой необходимо проверить настил и временные подпорки, если они предусмотрены проектом.
Нужны ли подпорки под несущий профнастил?
Зависит от пролёта, марки и толщины профнастила, толщины бетонной плиты и монтажных нагрузок. Для одних схем промежуточные подпорки не требуются, для других они обязательны.
Несущий профнастил для перекрытий в Киеве
Компания «Стальной Мир» производит несущий профнастил для промышленных кровель, настилов, перекрытий и других конструкций. Можно подобрать марку профиля, толщину стали и длину листов под параметры конкретного объекта.
Для конструкций под монолитное перекрытие рекомендуем выполнять подбор профиля с учётом расчётного пролёта, толщины бетона и проектных нагрузок.
👉 Посмотреть несущий профнастил
Заключение
Надёжность перекрытия по несущему профнастилу зависит не от одного параметра — марки листа или количества саморезов, — а от всей расчётной системы: профиля, толщины стали, пролёта, опор, крепления, армирования и бетонной плиты.
Поэтому для Н57, Н60 или Н75 нельзя назначать единый шаг крепления, нахлёст и размер самореза без привязки к проекту. Правильный подход — использовать техническую документацию конкретного профиля и расчёт конструктора.
