Очень часто заказчики и даже кровельные бригады путают карнизную планку, лобовую планку и капельник, считая их одним и тем же элементом. На самом деле это три разных доборных элемента кровли, каждый из которых имеет свое назначение и устанавливается на определенном этапе монтажа.
В этой статье разберемся, чем отличается карнизная планка от капельника и лобовой планки, для чего нужен каждый элемент и где он устанавливается на кровле из металлочерепицы или профнастила.

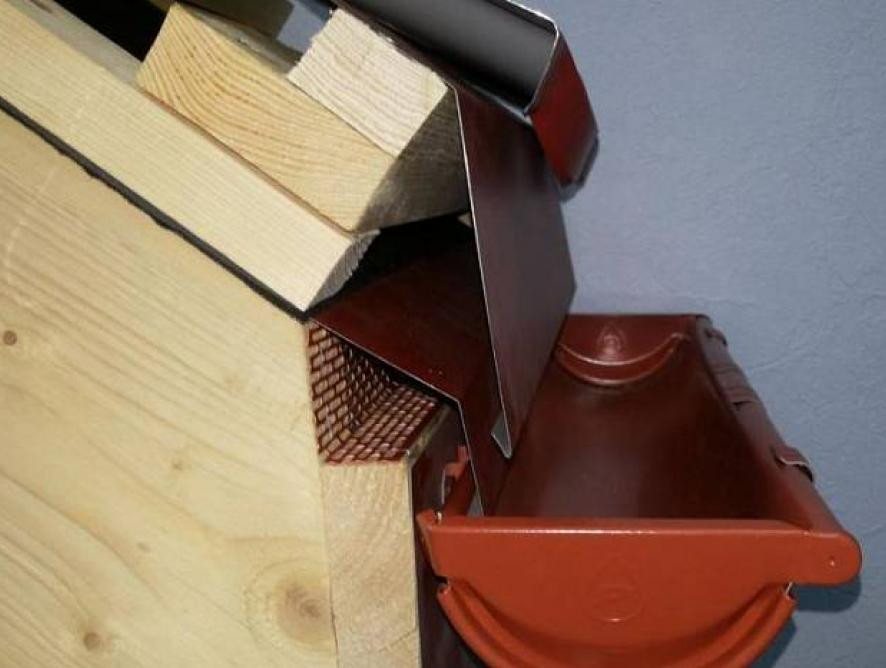

Кровельные планки — назначение и применение
Каждый доборный элемент металлической кровли выполняет определенную функцию. Планки защищают деревянные элементы стропильной системы от атмосферных осадков и влаги, помогают организовать правильный отвод воды и одновременно придают карнизной части крыши завершенный внешний вид.
Карнизная планка — для чего нужна
Карнизная планка устанавливается в нижней части ската перед монтажом кровельного покрытия. Это видимый элемент кровли, который закрывает и защищает карнизную часть конструкции от попадания влаги.
После установки водосточной системы карнизная планка способствует направлению воды, стекающей с поверхности металлочерепицы или профнастила, непосредственно в желоб водостока.
Основные функции карнизной планки:
- защита деревянных элементов карниза от влаги;
- направление воды с кровельного покрытия в водосточный желоб;
- защита края обрешетки;
- формирование аккуратного и завершенного внешнего вида карниза;
- участие в правильной организации карнизного узла кровли.
Карнизная планка имеет, как правило, угловую или V-образную конфигурацию. Компания «Стальной Мир» изготавливает такие элементы как стандартных, так и индивидуальных размеров. Стандартная длина планки составляет 2 метра. При монтаже соседние элементы соединяются с нахлестом около 50 мм.
Капельник для кровли — что это и зачем он нужен
Капельник имеет другое назначение. Его основная задача — отвод конденсата и влаги с гидроизоляционной или супердиффузионной мембраны за пределы деревянной конструкции кровли.
Капельник монтируется в карнизной части на этапе устройства подкровельной системы. К нему подводится край мембраны, благодаря чему образовавшийся под кровельным покрытием конденсат не попадает на деревянные элементы конструкции, а выводится наружу.
Супердиффузионная мембрана соединяется с капельником при помощи специальной герметизирующей ленты. Таким образом влага, стекающая по мембране, организованно отводится из подкровельного пространства.
Основные функции капельника:
- отвод конденсата с подкровельной мембраны;
- защита стропильной системы от постоянного воздействия влаги;
- предотвращение попадания воды внутрь карнизного узла;
- правильная организация отвода влаги из подкровельного пространства.
Соседние планки при монтаже соединяются между собой с нахлестом около 50 мм. Особое внимание необходимо уделять стыкам элементов и правильному примыканию мембраны.

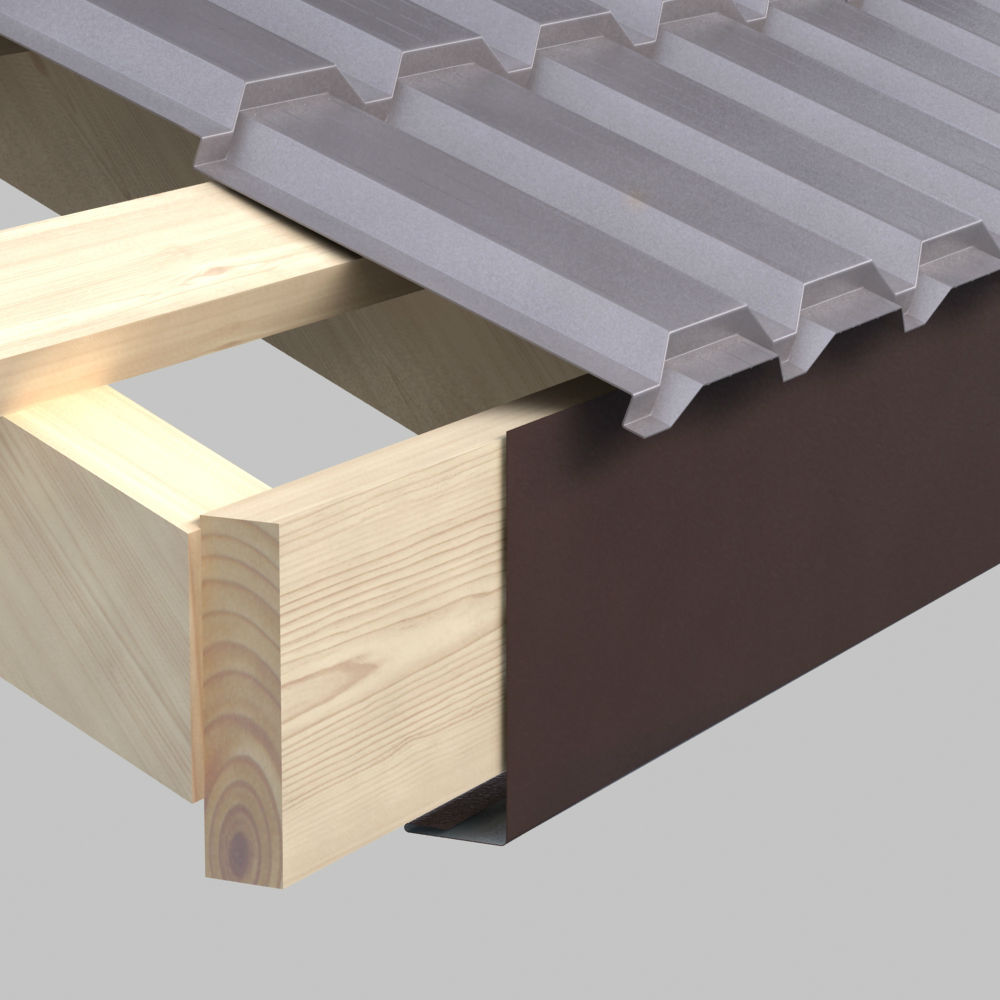

Лобовая планка — назначение
Лобовая планка предназначена прежде всего для защиты лобовой доски карниза от атмосферных осадков и влаги. Кроме защитной функции, она выполняет декоративную роль и закрывает деревянную часть конструкции.
Обычно лобовая планка имеет L-образную или другую конфигурацию, подобранную под размеры конкретного карнизного узла. Она также может использоваться при устройстве подшивки карниза и монтаже элементов водосточной системы.
Основные функции лобовой планки:
- защита лобовой доски от дождя, снега и влаги;
- декоративное закрытие деревянной части карниза;
- формирование законченного внешнего вида кровли;
- дополнительная защита карнизного узла.
Компания «Стальной Мир» производит лобовые планки длиной 2 метра, при этом размеры и конфигурация элемента могут быть изготовлены индивидуально под конструкцию конкретной кровли.
Чем отличается карнизная планка от капельника и лобовой планки
| Элемент | Основное назначение | Что защищает |
| Карнизная планка | Направляет воду с кровельного покрытия в сторону водосточного желоба и закрывает край карниза | Карнизную часть кровли и край обрешетки |
| Капельник | Отводит конденсат и влагу с подкровельной мембраны | Стропила и деревянные элементы карнизного узла |
| Лобовая планка | Закрывает лобовую доску от внешнего воздействия | Лобовую доску карниза |
Таким образом, карнизная планка и капельник — не одно и то же. Карнизная планка работает прежде всего с водой, которая попадает на внешнюю поверхность кровельного покрытия, а капельник предназначен для отвода влаги с подкровельной мембраны. Лобовая планка, в свою очередь, закрывает и защищает лобовую доску.
Порядок монтажа карнизных элементов кровли
Конкретная конструкция карнизного узла может отличаться в зависимости от проекта кровли, типа водосточной системы, расположения мембраны и способа подшивки свеса. Поэтому последовательность монтажа необходимо согласовывать с проектом конкретной крыши.
Главное правило — обеспечить непрерывный отвод воды и конденсата наружу, чтобы влага не попадала на деревянные элементы стропильной системы и утеплитель.

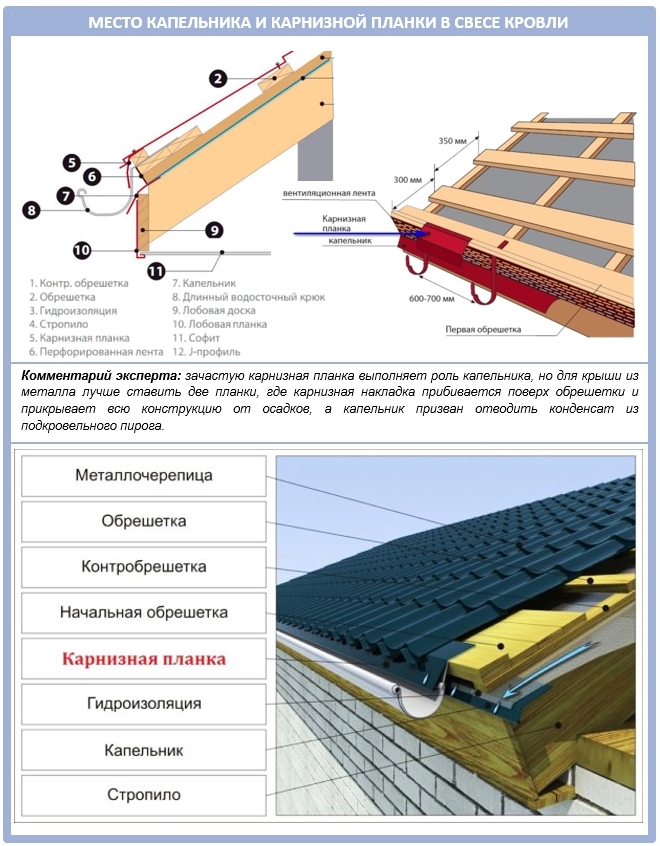

Ниже приведена наглядная схема расположения кровельных планок:
Лобовая планка
Из какого металла изготавливают кровельные планки
Карнизные, лобовые планки и другие металлические доборные элементы обычно изготавливаются из оцинкованной стали с полимерным покрытием. Цвет и текстуру можно подобрать под основное кровельное покрытие — металлочерепицу или профнастил.
Компания «Стальной Мир» изготавливает доборные элементы для кровли стандартных и индивидуальных размеров. Это позволяет подобрать планки непосредственно под конструкцию карнизного узла и получить аккуратный внешний вид готовой крыши.
Правильно подобранные карнизная, лобовая планка и капельник работают вместе: защищают конструкцию кровли от влаги, обеспечивают правильный отвод воды и увеличивают срок службы деревянных элементов крыши.
