Несущий профнастил под бетон — устройство монолитного перекрытия
Несущий профнастил применяется не только для кровель промышленных зданий, складов и ангаров. Высокие профили могут использоваться при устройстве монолитных перекрытий в качестве несъемной опалубки — если такое решение предусмотрено проектом.
В такой конструкции профилированный лист укладывается на несущие балки или прогоны, закрепляется, после чего устанавливается арматура и выполняется бетонирование. Профнастил формирует нижнюю поверхность перекрытия и остается в конструкции после набора бетоном необходимой прочности.
При этом устройство перекрытия по профнастилу требует инженерного расчета. Нельзя выбирать марку профлиста, толщину стали, расстояние между опорами, армирование или толщину бетонной плиты только по типовой схеме.
Где применяется профнастил под заливку бетона
Монолитные перекрытия по несущему профлисту применяются преимущественно в каркасном строительстве. Такое решение можно встретить при строительстве:
- промышленных зданий;
- складских комплексов;
- ангаров;
- коммерческих объектов;
- многоуровневых металлических конструкций;
- отдельных типов межэтажных перекрытий.
Возможность применения такой системы для конкретного здания определяется проектом и расчетом несущей конструкции.
Как работает профнастил в перекрытии
При устройстве перекрытия профилированный лист в первую очередь выполняет функцию несъемной опалубки, на которую укладывается арматура и бетонная смесь.
На этапе бетонирования профлист должен воспринимать собственную массу, массу свежего бетона, арматуры и монтажные нагрузки в соответствии с расчетной схемой.
После твердения бетона работа готового перекрытия зависит от принятого конструктивного решения. Поэтому нельзя автоматически считать любой несущий профнастил полноценной рабочей арматурой железобетонной плиты. Совместная работа профилированного листа и бетона должна быть предусмотрена и подтверждена расчетом.
Какой профнастил используют под бетон
Для несъемной опалубки применяют несущие профили с геометрией и характеристиками, соответствующими расчету перекрытия.
В зависимости от конструкции могут рассматриваться высокие профили, например Н57, Н60, Н75, Н114. Однако сама маркировка не означает, что конкретный профлист автоматически подходит для определенного пролета или толщины бетонной плиты.
При выборе несущего профнастила под бетон учитывают:
- высоту и геометрию профиля;
- фактическую толщину стали;
- расстояние между несущими балками или прогонами;
- схему опирания листов;
- массу свежего бетона;
- монтажные нагрузки;
- нагрузки на готовое перекрытие;
- конструкцию армирования;
- требования проекта к готовому перекрытию.
Почему нельзя выбирать профлист только по высоте профиля
Чем выше профиль, тем потенциально большей пространственной жесткостью может обладать профилированный лист, однако высота гофры — только один из параметров.
Несущая способность зависит от геометрии всего сечения, толщины стали, характеристик материала, схемы опирания и длины пролета.
Например, два листа одной марки, изготовленные из стали разной толщины, будут иметь разные характеристики. Поэтому утверждение, что определенный профиль всегда можно укладывать на балки с фиксированным шагом, технически неправильно.
Этап 1. Подготовка несущей конструкции
До начала монтажа профнастила должна быть подготовлена несущая система перекрытия — металлические или другие предусмотренные проектом балки и прогоны.
Проверяют:
- положение и отметки несущих элементов;
- расстояние между опорами;
- геометрию каркаса;
- площадки опирания профлиста;
- соответствие конструкции проектной документации.
Если проект предусматривает временные опоры на период бетонирования, они устанавливаются до укладки или нагружения профнастила в соответствии с принятой технологией.
Этап 2. Укладка несущего профнастила
Листы несущего профнастила укладывают на подготовленные балки или прогоны в направлении, предусмотренном проектом.
Профилированные листы должны иметь необходимое опирание на несущие элементы. Величина опирания, нахлест соседних листов и расположение стыков определяются конструктивным решением и характеристиками конкретного профиля.
На этом этапе особенно важно правильно расположить листы и не допустить участков, которые не имеют предусмотренной проектом опоры.
Этап 3. Крепление профнастила к балкам
После раскладки профлист закрепляют на несущей конструкции. Способ крепления зависит от материала основания, типа профнастила и проектного решения.
Также соединяют между собой соседние листы там, где это предусмотрено системой.
Крепление должно обеспечивать устойчивость настила во время дальнейших работ, в том числе при установке арматуры и бетонировании.
Тип крепежа, его количество и шаг нельзя назначать универсально для всех перекрытий.
Этап 4. Устройство торцов и технологических отверстий
Перед бетонированием необходимо подготовить края перекрытия, торцы профиля и предусмотренные проектом отверстия.
Открытые торцы гофр в необходимых местах закрывают таким образом, чтобы бетонная смесь не вытекала из опалубки. По периметру перекрытия устанавливают соответствующие ограничительные элементы.
Проемы под лестницы, коммуникации и инженерные системы должны быть предусмотрены проектом. Самовольное вырезание крупных отверстий в несущем профнастиле после монтажа может изменить работу конструкции.

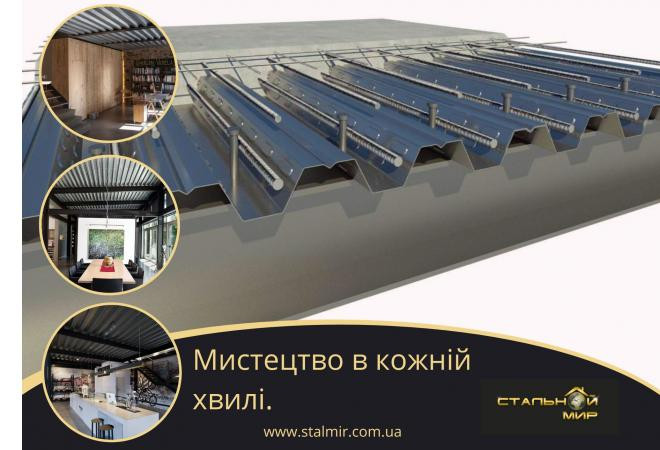

Этап 5. Армирование перекрытия по профнастилу
После монтажа профилированного листа выполняют армирование будущего перекрытия.
Схема армирования определяется расчетом и может включать арматурную сетку, дополнительную арматуру над опорами, в зонах повышенных нагрузок, возле проемов и в других участках конструкции.
Диаметр арматуры, ее класс, шаг, расположение и защитный слой бетона должны соответствовать проекту.
Арматуру устанавливают с применением предусмотренных фиксаторов, чтобы обеспечить необходимое положение внутри бетонной части перекрытия.
Нужно ли связывать арматуру с профнастилом
В исходных схемах монтажа иногда встречается рекомендация просто «привязать арматуру к профнастилу». Рассматривать это как универсальное правило неправильно.
Арматура должна находиться в расчетном положении внутри бетонной плиты. Способ ее фиксации определяется конструкцией перекрытия и проектом.
Если проект предусматривает совместную работу стального профилированного настила и железобетонной части, необходимые конструктивные решения также должны быть заложены в расчет.
Этап 6. Проверка конструкции перед бетонированием
До подачи бетона необходимо проверить готовность всей системы.
Контролируют:
- положение профнастила;
- опирание листов;
- крепление к несущей конструкции;
- стыки профлиста;
- положение арматуры;
- наличие необходимых фиксаторов;
- устройство краев и проемов;
- наличие временных опор, если они предусмотрены проектом.
Этап 7. Заливка бетона по профнастилу
Бетонирование является одним из наиболее ответственных этапов устройства перекрытия.
Бетонную смесь необходимо подавать и распределять таким образом, чтобы не создавать недопустимых локальных нагрузок на профилированный настил. Нельзя без расчета складировать большой объем свежего бетона в одной точке перекрытия.
Толщина бетонной части конструкции определяется проектом. Универсального правила «заливать не более 10 см за один раз» для перекрытий по профнастилу нет.
Марка или класс бетона, технология укладки, уплотнение смеси и последовательность бетонирования должны соответствовать проектной и технологической документации.
Почему важно равномерно распределять бетон
До набора бетоном прочности профнастил и несущие элементы воспринимают значительную часть монтажной нагрузки.
Если свежий бетон сосредоточить на небольшом участке, локальная нагрузка может значительно превысить предусмотренную для этого этапа.
Именно поэтому последовательность бетонирования и допустимые нагрузки на настил должны быть определены заранее.
Набор прочности бетоном
После бетонирования необходимо обеспечить условия твердения бетона в соответствии с применяемой технологией.
Скорость набора прочности зависит от состава и класса бетона, температуры и влажности окружающей среды, технологии ухода и других факторов.
Поэтому фиксированный срок, например «две недели», нельзя считать универсальным моментом полной готовности перекрытия к расчетной нагрузке.
Снятие временных опор, если они применялись, и дальнейшее нагружение перекрытия выполняют после достижения бетоном необходимой прочности в соответствии с проектом и технологией производства работ.
Нужно ли увлажнять бетон после заливки
Свежий бетон действительно требует правильного ухода, однако способ поддержания необходимых условий зависит от температуры, влажности, состава бетона и технологии строительства.
В одних условиях применяется увлажнение, в других — укрытие поверхности или специальные средства для уменьшения потери влаги. Поэтому рекомендация просто регулярно поливать любое перекрытие водой не является универсальной.
Преимущества несъемной опалубки из профнастила
При правильно рассчитанной конструкции использование несущего профлиста позволяет отказаться от традиционной съемной опалубки на значительной площади перекрытия.
К преимуществам такого решения относятся:
- высокая скорость монтажа профилированного настила;
- отсутствие необходимости демонтировать профлист после бетонирования;
- формирование готовой нижней поверхности перекрытия;
- удобство применения в зданиях с металлическим каркасом;
- возможность перекрывать проектные пролеты при правильно подобранном профиле;
- сокращение части опалубочных работ.
Основные ошибки при монтаже профнастила под бетон
При устройстве монолитного перекрытия по профилированному настилу особенно важно избегать решений «на глаз».
- выбор профиля только по высоте гофры;
- произвольное увеличение расстояния между балками;
- использование профлиста недостаточной толщины;
- недостаточное опирание листов;
- неправильное крепление профнастила;
- изменение схемы армирования без расчета;
- скопление свежего бетона в одной зоне;
- отсутствие временных опор там, где они предусмотрены;
- преждевременное нагружение перекрытия;
- вырезание проемов без учета несущей схемы.
Н57, Н60, Н75 или Н114 — какой профиль выбрать под бетон
Для устройства несъемной опалубки могут рассматриваться различные марки несущего профнастила, в том числе Н57, Н60, Н75 и Н114.
Но выбирать профиль по принципу «Н114 самый высокий, значит он всегда лучший» неправильно. Более высокий профиль может обеспечивать большую жесткость, однако одновременно изменяются рабочая ширина, масса, расход металла и стоимость конструкции.
Оптимальный вариант определяется расчетом с учетом пролета, толщины стали, нагрузки, схемы опирания и конструкции будущего перекрытия.
Несущий профнастил под бетон в Киеве от производителя
Компания «Стальной Мир» производит несущий профнастил в Киеве для промышленного, складского и коммерческого строительства. В ассортименте представлены высокие профили Н57, Н60, Н75 и Н114.
При заказе профлиста для перекрытия желательно заранее иметь данные о выбранном профиле, необходимой толщине стали, длине листов и проектной схеме конструкции. Для несъемной опалубки особенно важно, чтобы характеристики материала соответствовали инженерному расчету.
Вывод: несущий профнастил под бетон — это не просто металлическое основание для заливки. Он является частью строительной системы, которая на разных этапах воспринимает определенные нагрузки. Поэтому профиль, толщина стали, расстояние между опорами, крепление, армирование, бетон и технология бетонирования должны рассматриваться комплексно и соответствовать проекту перекрытия.
