Межэтажное перекрытие должно обладать достаточной прочностью, жесткостью и соответствовать расчетным нагрузкам здания. Одним из вариантов в частном, коммерческом и промышленном строительстве является монолитное перекрытие по профнастилу, где профилированный металлический лист используется как несъемная опалубка под бетон.
Такой способ позволяет отказаться от традиционной съемной деревянной опалубки, ускорить монтаж и использовать металлический настил как постоянную нижнюю часть конструкции.
Несущий профнастил имеет высокую гофру, которая обеспечивает листу повышенную жесткость. Именно поэтому профили Н57, Н60, Н75 и другие несущие марки могут применяться в конструкциях перекрытий, но конкретный профиль, толщина стали и пролет между опорами должны подбираться по расчету.
Что такое монолитное перекрытие по профнастилу?
В самом простом варианте профнастил выполняет функцию несъемной опалубки: листы укладываются на несущие балки или другие опоры, закрепляются, после чего устанавливается арматура и заливается бетон.
После набора бетоном необходимой прочности профлист остается в конструкции и может одновременно выполнять функцию нижней поверхности перекрытия.
Важно различать два варианта:
- профнастил как несъемная опалубка — основная рабочая арматура и бетонная плита рассчитываются отдельно, а лист в первую очередь удерживает бетон во время заливки;
- композитное сталежелезобетонное перекрытие — используется специальный профилированный настил, который конструктивно и расчетно участвует в совместной работе с бетоном.
Обычный несущий профнастил нельзя автоматически считать рабочей арматурой бетонной плиты без соответствующего расчета.
Преимущества перекрытия по профнастилу
- Несъемная опалубка. После бетонирования металлические листы не нужно демонтировать.
- Скорость монтажа. Большие площади можно перекрывать профилированными листами за относительно короткое время.
- Небольшой собственный вес профлиста. Металлический настил значительно легче традиционных массивных элементов опалубки.
- Удобство работы. После правильного монтажа профнастил формирует рабочую основу для дальнейшего армирования и бетонирования.

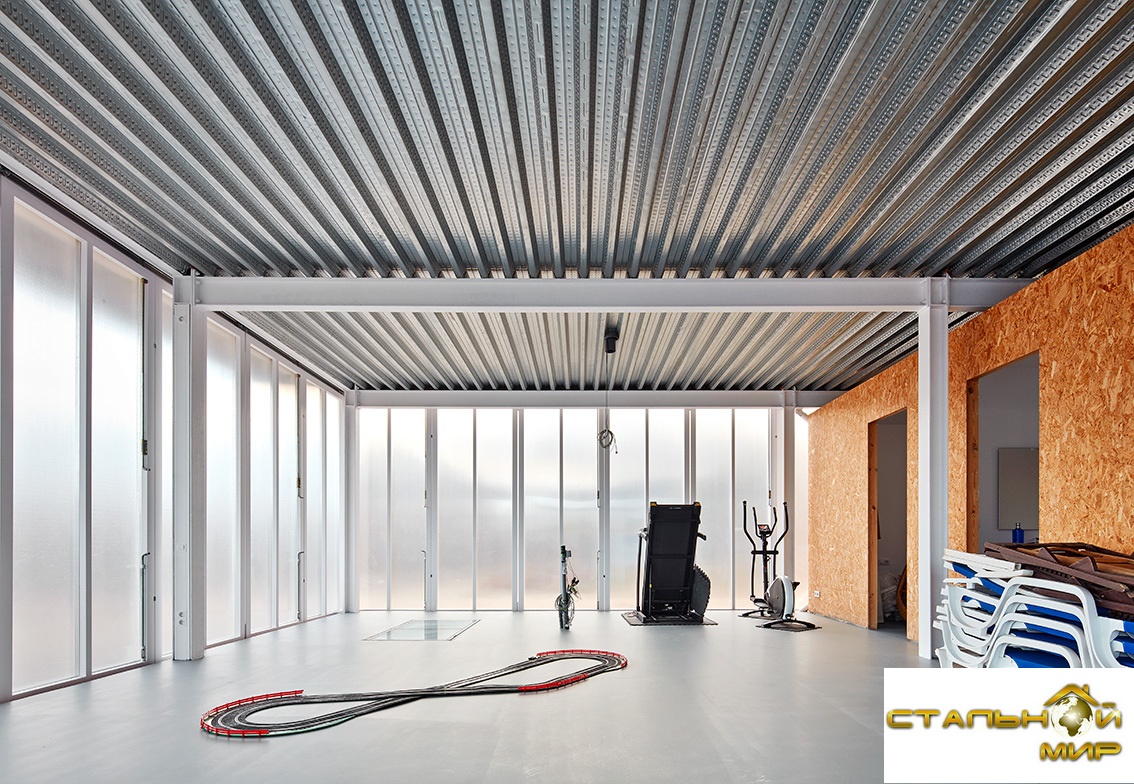

- Возможность оставить металлическую поверхность открытой. Это особенно актуально для складов, ангаров, цехов и других промышленных зданий.
- Возможность использования оцинкованного профнастила или профнастила с полимерным покрытием в зависимости от условий эксплуатации и требований проекта.
Важно: реальная экономия металла, бетона, арматуры и трудозатрат определяется для конкретного объекта. Универсального процента экономии для всех перекрытий не существует.
Какой профнастил используют под бетон?
Для перекрытий применяют профили с повышенной несущей способностью. Часто рассматривают:
- Н57;
- Н60;
- Н75;
- другие несущие профили с подходящими характеристиками.
Выбор нельзя делать только по высоте гофры. Для расчета учитывают:
- толщину стали;
- длину пролета;
- количество и расположение опор;
- толщину бетонной плиты;
- вес свежего бетона;
- вес арматуры;
- монтажные нагрузки;
- эксплуатационные нагрузки будущего перекрытия;
- необходимость временных подпор.
Н57 или Н75 — что лучше для перекрытия?
Н75 имеет более высокую гофру, чем Н57, и при одинаковых прочих условиях может обладать большей жесткостью. Однако это не означает, что Н75 автоматически подходит для любого большого пролета, а Н57 — только для малого.
Несущая способность зависит одновременно от геометрии профиля, толщины стали, способа опирания и длины пролета. Поэтому окончательный выбор выполняется по таблицам нагрузок производителя или расчету конструктора.
Из чего состоит перекрытие по профнастилу?
Типовая конструкция может включать:
- несущие балки или другие опоры;
- несущий профнастил;
- крепление профнастила к опорам;
- арматурный каркас или арматурную сетку;
- дополнительное армирование в расчетных зонах;
- бетонную плиту.
Толщина бетона над верхней гофрой, класс бетона, диаметр и схема армирования определяются проектом. Использовать универсальное правило «не менее 5 см» для любого перекрытия неправильно.
Монолитное перекрытие по профнастилу на металлических балках
Один из наиболее распространенных вариантов — опирание профнастила на металлические балки. Профлист укладывается поперек опор таким образом, чтобы гофры работали в направлении пролета.
Листы должны иметь достаточную площадь опирания и быть надежно закреплены к балкам. Соседние профили также соединяются между собой в соответствии с монтажной схемой.
После монтажа настила:
- проверяют крепления и стыки;
- при необходимости устанавливают временные подпоры;
- монтируют арматуру;
- устанавливают закладные детали и оформляют отверстия;
- выполняют бетонирование.
Какой шаг балок под профнастил?
Универсального правила «балки не дальше чем через 3 метра» не существует. Допустимый пролет определяется для конкретного профиля и толщины стали.
Например, один и тот же профиль толщиной 0,7 мм и 1,0 мм будет иметь разную допустимую несущую способность и прогиб.
Кроме того, во время бетонирования необходимо учитывать вес свежего бетона, который действует на профнастил еще до того, как плита наберет прочность.
Нужны ли временные подпоры?
Временные подпоры устанавливаются не «всегда» и не «никогда». Их необходимость зависит от:
- пролета;
- толщины профнастила;
- марки профиля;
- толщины бетонной плиты;
- монтажных нагрузок;
- схемы опирания.
Если профнастил не способен безопасно воспринимать вес свежего бетона на заданном пролете, на время бетонирования устанавливают промежуточные опоры.
Можно ли сделать перекрытие без металлических балок?
Любое перекрытие должно иметь расчетную схему опирания. Термин «безбалочное перекрытие по профнастилу» не означает, что лист может перекрывать любое расстояние без опор.
Профнастил может опираться непосредственно на несущие стены, ригели или другие конструктивные элементы, но допустимый пролет в таком случае также определяется расчетом.
Универсальное правило «до 6 метров без опор» для Н57 или Н75 применять нельзя.

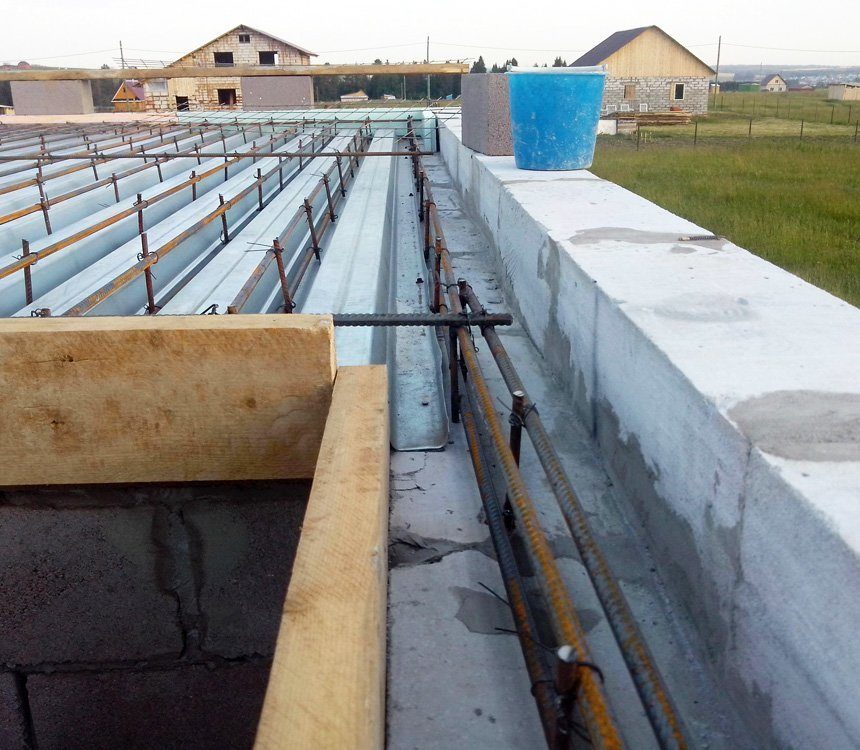

Армирование перекрытия по профнастилу
Схема армирования зависит от конструктивной модели плиты. Может применяться верхняя арматурная сетка, дополнительные стержни в гофрах, усиление над опорами и вокруг отверстий.
Утверждение, что для любого перекрытия обязательно нужна «двухслойная сетка», неправильно. Количество и расположение арматуры определяются расчетом.
Какой бетон использовать?
Класс бетона назначается проектировщиком в соответствии с нагрузками, конструкцией плиты и условиями эксплуатации.
Использовать универсальное правило «обязательно не ниже М300» для всех перекрытий неправильно — для конкретного объекта нужный класс бетона определяется расчетом.
Важно: бетонная смесь не должна намеренно содержать хлориды, способные ускорять коррозию стальных элементов и арматуры.

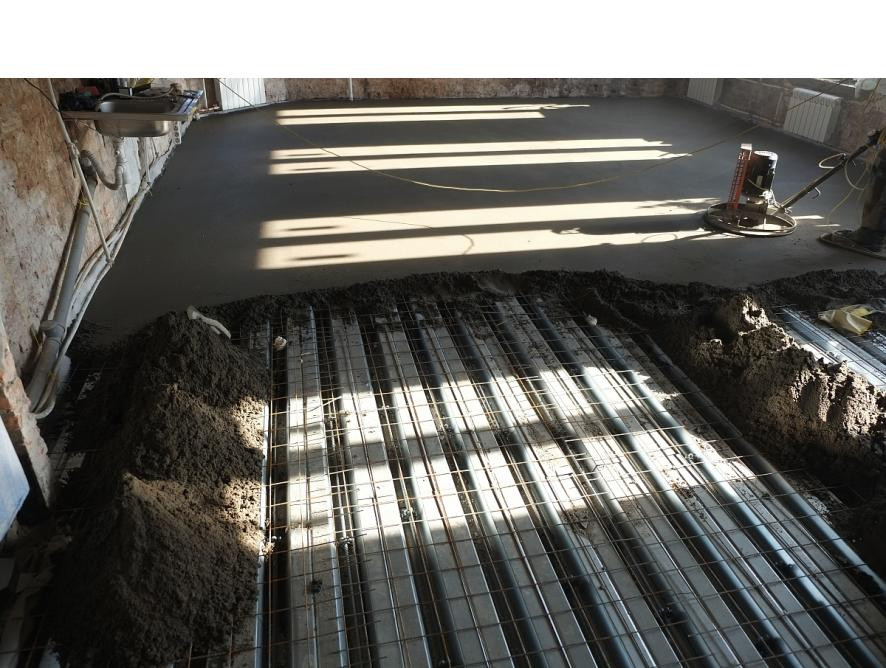

Как правильно заливать бетон на профнастил?
До начала бетонирования необходимо проверить крепление профнастила, стыки, армирование, закладные детали и временные опоры.
Во время заливки нельзя накапливать большой объем бетонной смеси в одной точке, поскольку это создает локальную нагрузку на листы и балки.
Бетон необходимо распределять в соответствии с технологической картой выполнения работ.
Типичные ошибки при устройстве перекрытия по профнастилу
- выбор марки профнастила без расчета;
- использование слишком тонкого металла;
- увеличение пролета между опорами «на глаз»;
- отсутствие временных подпор, если они нужны по расчету;
- неправильное крепление профнастила к балкам;
- отсутствие соединения соседних листов;
- неправильное армирование;
- вырезание больших отверстий без усиления;
- накопление бетона в одном месте при заливке;
- попытка использовать обычный профнастил как рабочую арматуру без соответствующего расчета.
Часто задаваемые вопросы
Какой профнастил лучше под бетон — Н57 или Н75?
Выбор зависит от длины пролета, толщины стали, нагрузки и конструкции плиты. Н75 имеет более высокую гофру, но окончательный профиль нужно подбирать по расчету.
Какая толщина профнастила нужна для перекрытия?
Единого значения нет. Необходимая толщина зависит от марки профиля, пролета, количества опор и нагрузки от свежего бетона и будущей плиты.
Можно ли использовать профнастил как несъемную опалубку?
Да. Несущий профнастил широко применяется как несъемная опалубка, если профиль, толщина стали, пролет и схема опор рассчитаны на нагрузки во время бетонирования.
Нужна ли арматура при заливке бетона по профнастилу?
Да, в обычной железобетонной плите необходимо расчетное армирование. Его количество, диаметр и расположение определяются проектом перекрытия.
Можно ли заливать бетон прямо на профнастил?
Да, если настил правильно закреплен, имеет достаточную несущую способность, установлено необходимое армирование и выполнены все предусмотренные проектом временные опоры.
Какой максимальный пролет профнастила под бетон?
Универсального максимального расстояния нет. Оно зависит от геометрии профиля, толщины стали, схемы опирания, бетонной плиты и монтажных нагрузок.
Несущий профнастил под бетон в Киеве
Компания «Стальной Мир» производит несущий профнастил для перекрытий, несъемной опалубки, промышленных настилов и других конструкций.
Можно подобрать марку профиля, толщину стали и длину листов в соответствии с параметрами конкретного объекта.
👉 Посмотреть несущий профнастил
Вывод
Монолитное перекрытие по профнастилу позволяет использовать металлический лист как несъемную опалубку и упростить процесс бетонирования. Но надежность такой конструкции зависит от правильного подбора профиля, толщины стали, пролета, опор, крепления, армирования и бетонной плиты.
Для Н57, Н60 или Н75 нельзя универсально назначить максимальный пролет, толщину бетона или схему армирования без расчета. Для межэтажного перекрытия эти параметры должны определяться конструктором в соответствии с нагрузками конкретного здания.
