Міжповерхове перекриття повинно мати достатню міцність, жорсткість і відповідати розрахунковим навантаженням будівлі. Одним із варіантів у приватному, комерційному та промисловому будівництві є монолітне перекриття по профнастилу, де профільований металевий лист використовується як незнімна опалубка під бетон.
Такий спосіб дозволяє відмовитися від традиційної знімної дерев'яної опалубки, прискорити монтаж і використовувати металевий настил як постійну нижню частину конструкції.
Несучий профнастил має високу гофру, яка забезпечує листу підвищену жорсткість. Саме тому профілі Н57, Н60, Н75 та інші несучі марки можуть застосовуватися в конструкціях перекриттів, але конкретний профіль, товщина сталі та проліт між опорами повинні підбиратися за розрахунком.
Що таке монолітне перекриття по профнастилу?

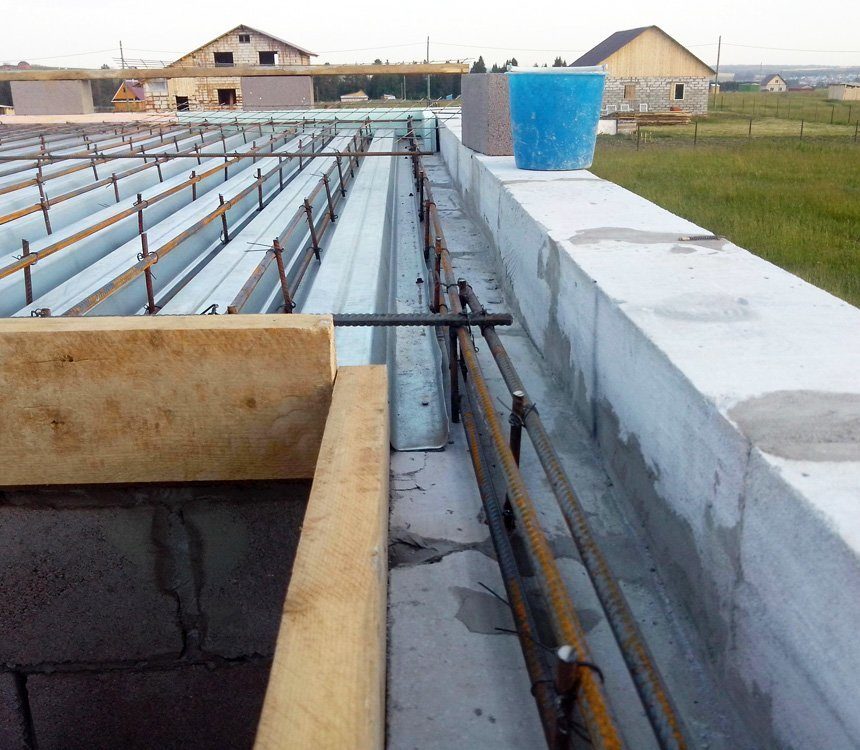

У найпростішому варіанті профнастил виконує функцію незнімної опалубки: листи укладаються на несучі балки або інші опори, закріплюються, після чого встановлюється арматура та заливається бетон.
Після набору бетоном необхідної міцності профлист залишається в конструкції та може одночасно виконувати функцію нижньої поверхні перекриття.
Важливо розрізняти два варіанти:
- профнастил як незнімна опалубка — основна робоча арматура та бетонна плита розраховуються окремо, а лист насамперед утримує бетон під час заливання;
- композитне сталебетонне перекриття — використовується спеціальний профільований настил, який конструктивно та розрахунково бере участь у спільній роботі з бетоном.
Звичайний несучий профнастил не можна автоматично вважати робочою арматурою бетонної плити без відповідного розрахунку.
Переваги перекриття по профнастилу
- Незнімна опалубка. Після бетонування металеві листи не потрібно демонтувати.
- Швидкість монтажу. Великі площі можна перекривати профільованими листами за відносно короткий час.
- Невелика власна вага профлиста. Металевий настил значно легший за традиційні масивні елементи опалубки.
- Зручність роботи. Після правильного монтажу профнастил формує робочу основу для подальшого армування та бетонування.

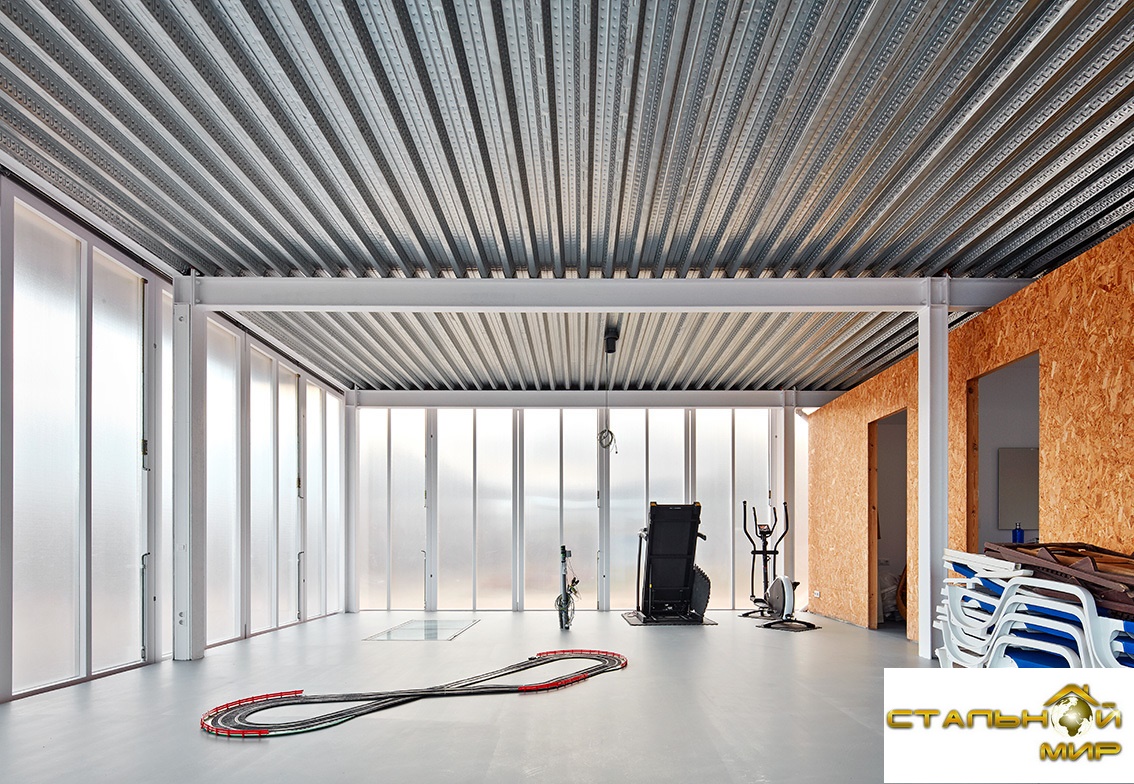

- Можливість залишити металеву поверхню відкритою. Це особливо актуально для складів, ангарів, цехів та інших промислових будівель.
- Можливість використання оцинкованого або профнастилу з полімерним покриттям залежно від умов експлуатації та вимог проєкту.
Важливо: реальна економія металу, бетону, арматури та трудовитрат визначається для конкретного об'єкта. Універсального відсотка економії для всіх перекриттів не існує.
Який профнастил використовують під бетон?
Для перекриттів застосовують профілі з підвищеною несучою здатністю. Часто розглядають:
- Н57;
- Н60;
- Н75;
- інші несучі профілі з відповідними характеристиками.
Вибір не можна робити лише за висотою гофри. Для розрахунку враховують:
- товщину сталі;
- довжину прольоту;
- кількість та розташування опор;
- товщину бетонної плити;
- вагу свіжого бетону;
- вагу арматури;
- монтажне навантаження;
- експлуатаційне навантаження майбутнього перекриття;
- необхідність тимчасових підпор.
Н57 чи Н75 — що краще для перекриття?
Н75 має вищу гофру, ніж Н57, і за однакових інших умов може мати більшу жорсткість. Однак це не означає, що Н75 автоматично підходить для будь-якого великого прольоту, а Н57 — лише для малого.
Несуча здатність залежить одночасно від геометрії профілю, товщини сталі, способу спирання та довжини прольоту. Тому остаточний вибір виконується за таблицями навантажень виробника або розрахунком конструктора.
З чого складається перекриття по профнастилу?
Типова конструкція може включати:
- несучі балки або інші опори;
- несучий профнастил;
- кріплення профнастилу до опор;
- арматурний каркас або арматурну сітку;
- додаткове армування в розрахункових зонах;
- бетонну плиту.
Товщина бетону над верхньою гофрою, клас бетону, діаметр і схема армування визначаються проєктом. Використовувати універсальне правило «не менше 5 см» для будь-якого перекриття неправильно.
Монолітне перекриття по профнастилу на металевих балках
Один із найпоширеніших варіантів — спирання профнастилу на металеві балки. Профлист укладається поперек опор таким чином, щоб гофри працювали в напрямку прольоту.
Листи повинні мати достатню площу спирання та бути надійно закріплені до балок. Сусідні профілі також з'єднуються між собою відповідно до монтажної схеми.
Після монтажу настилу:
- перевіряють кріплення та стики;
- за необхідності встановлюють тимчасові підпори;
- монтують арматуру;
- встановлюють закладні деталі та оформлюють отвори;
- виконують бетонування.
Який крок балок під профнастил?
Універсального правила «балки не далі ніж через 3 метри» не існує. Допустимий проліт визначається для конкретного профілю і товщини сталі.
Наприклад, один і той самий профіль товщиною 0,7 мм та 1,0 мм матиме різну допустиму несучу здатність і прогин.
Крім того, під час бетонування необхідно враховувати вагу свіжого бетону, яка діє на профнастил ще до того, як плита набере міцність.
Чи потрібні тимчасові підпори?
Тимчасові підпори встановлюються не «завжди» і не «ніколи». Їх необхідність залежить від:
- прольоту;
- товщини профнастилу;
- марки профілю;
- товщини бетонної плити;
- монтажних навантажень;
- схеми спирання.
Якщо профнастил не здатний безпечного сприймати вагу свіжого бетону на заданому прольоті, на час бетонування встановлюють проміжні опори.
Чи можна зробити перекриття без металевих балок?
Будь-яке перекриття повинно мати розрахункову схему спирання. Термін «безбалочне перекриття по профнастилу» не означає, що лист може перекривати будь-яку відстань без опор.
Профнастил може спиратися безпосередньо на несучі стіни, ригелі або інші конструктивні елементи, але допустимий проліт у такому випадку також визначається розрахунком.
Універсальне правило «до 6 метрів без опор» для Н57 або Н75 застосовувати не можна.
Армування перекриття по профнастилу
Схема армування залежить від конструктивної моделі плити. Може застосовуватися верхня арматурна сітка, додаткові стрижні в гофрах, посилення над опорами та навколо отворів.
Твердження, що для будь-якого перекриття обов'язково потрібна «двошарова сітка», неправильне. Кількість і розташування арматури визначаються розрахунком.
Який бетон використовувати?
Клас бетону призначається проєктувальником відповідно до навантажень, конструкції плити та умов експлуатації.
Використовувати універсальне правило «обов'язково не нижче М300» для всіх перекриттів неправильно — для конкретного об'єкта потрібний клас бетону визначається розрахунком.
Важливо: бетонна суміш не повинна навмисно містити хлориди, здатні прискорювати корозію сталевих елементів та арматури.
Як правильно заливати бетон на профнастил?
До початку бетонування необхідно перевірити кріплення профнастилу, стики, армування, закладні деталі та тимчасові опори.
Під час заливання не можна накопичувати великий об'єм бетонної суміші в одній точці, оскільки це створює локальне навантаження на листи та балки.
Бетон необхідно розподіляти відповідно до технологічної карти виконання робіт.
Типові помилки при влаштуванні перекриття по профнастилу
- вибір марки профнастилу без розрахунку;
- використання надто тонкого металу;
- збільшення прольоту між опорами «на око»;
- відсутність тимчасових підпор, якщо вони потрібні за розрахунком;
- неправильне кріплення профнастилу до балок;
- відсутність з'єднання сусідніх листів;
- неправильне армування;
- вирізання великих отворів без посилення;
- накопичення бетону в одному місці під час заливання;
- спроба використовувати звичайний профнастил як робочу арматуру без відповідного розрахунку.
Часті запитання
Який профнастил краще під бетон — Н57 чи Н75?
Вибір залежить від довжини прольоту, товщини сталі, навантаження та конструкції плити. Н75 має вищу гофру, але остаточний профіль потрібно підбирати за розрахунком.
Яка товщина профнастилу потрібна для перекриття?
Єдиного значення немає. Необхідна товщина залежить від марки профілю, прольоту, кількості опор і навантаження від свіжого бетону та майбутньої плити.
Чи можна використовувати профнастил як незнімну опалубку?
Так. Несучий профнастил широко застосовується як незнімна опалубка, якщо профіль, товщина сталі, проліт і схема опор розраховані на навантаження під час бетонування.
Чи потрібна арматура при заливанні бетону по профнастилу?
Так, у звичайній залізобетонній плиті необхідне розрахункове армування. Його кількість, діаметр і розташування визначаються проєктом перекриття.
Чи можна заливати бетон прямо на профнастил?
Так, якщо настил правильно закріплений, має достатню несучу здатність, встановлене необхідне армування та виконані всі передбачені проєктом тимчасові опори.
Який максимальний проліт профнастилу під бетон?
Універсальної максимальної відстані немає. Вона залежить від геометрії профілю, товщини сталі, схеми спирання, бетонної плити та монтажних навантажень.
Несучий профнастил під бетон у Києві
Компанія «Сталевий Світ» виготовляє несучий профнастил для перекриттів, незнімної опалубки, промислових настилів та інших конструкцій.
Можна підібрати марку профілю, товщину сталі та довжину листів відповідно до параметрів конкретного об'єкта.
👉 Переглянути несучий профнастил
Висновок
Монолітне перекриття по профнастилу дозволяє використовувати металевий лист як незнімну опалубку та спростити процес бетонування. Але надійність такої конструкції залежить від правильного підбору профілю, товщини сталі, прольоту, опор, кріплення, армування та бетонної плити.
Для Н57, Н60 або Н75 не можна універсально призначити максимальний проліт, товщину бетону або схему армування без розрахунку. Для міжповерхового перекриття ці параметри повинні визначатися конструктором відповідно до навантажень конкретної будівлі.
