Блискавкозахист металевої покрівлі
Грози — нерідке явище в Україні в теплу пору року. Потрапляння блискавки в будівлю може призвести до пошкодження покрівлі, будівельних конструкцій, електропроводки та обладнання, тому під час будівництва будинку важливо правильно передбачити систему блискавкозахисту.
Особливої уваги потребує металева покрівля з профнастилу або металочерепиці. Сам факт наявності металевого покриття не означає, що дах автоматично є повноцінною системою блискавкозахисту. Можливість використання металевих елементів покрівлі як частини блискавкоприймальної системи залежить від конструкції, електричної безперервності елементів, характеристик металу та проєкту блискавкозахисту.
Під час прямого удару блискавки в будівлю виникає потужний електричний імпульс. Правильно спроєктована система повинна прийняти розряд і безпечно відвести струм у землю передбаченим шляхом, мінімізуючи ризик пожежі, пошкодження конструкцій та електрообладнання.
Чи потрібен блискавкозахист для металевого даху?
Металева покрівля добре проводить електричний струм, однак цього недостатньо для безпечного захисту будівлі від блискавки. Для повноцінної системи необхідно передбачити контрольований шлях проходження струму від точки приймання розряду до системи заземлення.
Необхідність облаштування та параметри системи блискавкозахисту визначаються з урахуванням характеристик будівлі, її призначення, розташування, конструкції та можливих ризиків.
Важливо: металевий профнастил або металочерепицю не можна просто під'єднати до заземлення та вважати будівлю захищеною. Система блискавкозахисту повинна проєктуватися як єдиний комплекс.
Як влаштований блискавкозахист покрівлі?

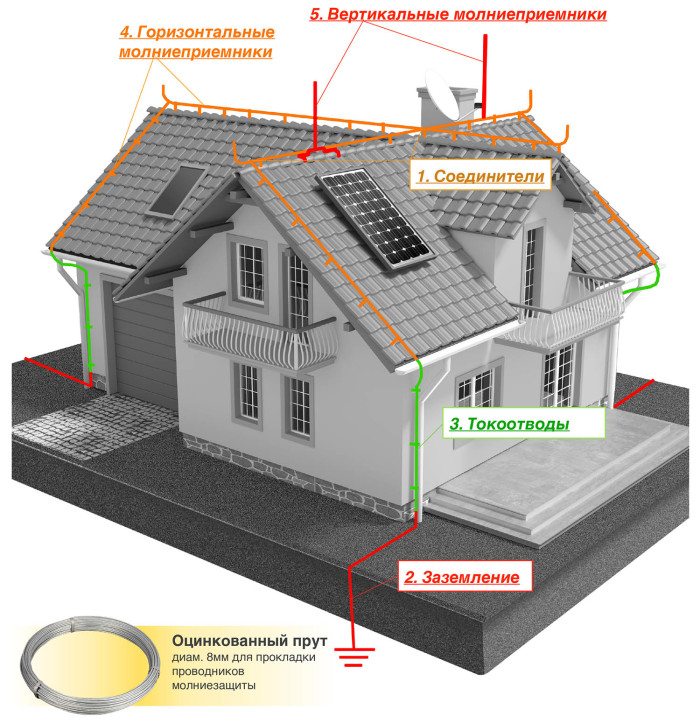

Зовнішня система блискавкозахисту будівлі складається з кількох основних елементів:
- блискавкоприймальної системи — приймає прямий удар блискавки. Залежно від проєкту можуть застосовуватися металеві стрижні, троси, блискавкоприймальна сітка або природні металеві елементи конструкції, якщо вони відповідають установленим вимогам;
- струмовідводів — забезпечують безпечне направлення струму від блискавкоприймальної системи до заземлення;
- заземлювального пристрою — відводить струм блискавки в ґрунт;
- з'єднувальних і кріпильних елементів — забезпечують надійний електричний контакт між окремими частинами системи.
Кількість блискавкоприймачів, струмовідводів, їх розташування та параметри заземлення визначаються проєктом блискавкозахисту. Для простої двосхилої покрівлі та великої промислової будівлі рішення можуть суттєво відрізнятися.
Чи може металева покрівля виконувати функцію блискавкоприймача?
У певних конструкціях металеві елементи покрівлі можуть використовуватися як природна частина блискавкоприймальної системи. Однак для цього повинні виконуватися вимоги до електричної безперервності з'єднань, матеріалу, товщини металу та безпеки конструкцій, розташованих під покрівлею.
Тому не можна автоматично вважати будь-який лист профнастилу або металочерепиці готовим блискавкоприймачем. Можливість такого рішення має визначатися під час проєктування системи.
Блискавкоприймач
Блискавкоприймальна система призначена для приймання прямого розряду блискавки. Залежно від типу будівлі та конструкції покрівлі вона може бути виконана у вигляді:
- блискавкоприймальних стрижнів;
- металевих тросів;
- блискавкоприймальної сітки;
- природних металевих елементів будівлі за умови відповідності встановленим вимогам.
Спосіб розміщення блискавкоприймачів визначається необхідною зоною захисту. Простого встановлення металевого стрижня на найвищій точці даху недостатньо — необхідно переконатися, що потрібна частина будівлі знаходиться в розрахованій зоні захисту.
Струмовідводи
Струмовідвід з'єднує блискавкоприймальну систему із заземлювальним пристроєм і створює передбачений шлях проходження струму блискавки.
Для влаштування струмовідводів використовують провідники відповідного матеріалу та перерізу. Їх кількість, розташування та відстань до інших металевих елементів конструкції визначаються проєктом.
Усі з'єднання повинні мати надійний електричний контакт і бути стійкими до впливу навколишнього середовища. Залежно від конструкції застосовуються спеціальні з'єднувачі, затискачі та інші елементи, призначені для систем блискавкозахисту.
Заземлення блискавкозахисту
Заземлювальний пристрій приймає струм від струмовідводів і розсіює його в ґрунті. Для його облаштування використовують спеціальні заземлювальні електроди та провідники, розраховані на відповідні умови експлуатації.
Конструкція заземлення залежить від характеристик ґрунту, розмірів будівлі, типу системи та інших факторів. Параметри повинні визначатися розрахунком і перевірятися після монтажу.
Важливо: не рекомендується використовувати сіль, селітру або інші агресивні речовини для штучного зниження опору ґрунту. Такі способи можуть прискорювати корозію металевих елементів і не замінюють правильно розраховану систему заземлення.
Захист електрообладнання від імпульсних перенапруг
Зовнішній блискавкозахист захищає будівлю насамперед від наслідків прямого удару блискавки, однак для сучасного будинку важливий також захист електричних та електронних систем.
Імпульсні перенапруги можуть виникати не тільки при прямому ударі в будівлю, а й при розрядах поблизу або через підключені інженерні мережі. Для зменшення ризику пошкодження обладнання застосовують систему зрівнювання потенціалів та пристрої захисту від імпульсних перенапруг.
Типові помилки при облаштуванні блискавкозахисту металевого даху
- Вважати, що металева покрівля сама по собі повністю захищає будинок від блискавки.
- Встановлювати один блискавкоприймач без розрахунку зони його захисту.
- Використовувати провідники та з'єднувачі довільного перерізу й матеріалу.
- Не враховувати електричну безперервність металевих елементів покрівлі.
- Неправильно виконувати заземлювальний пристрій.
- Не передбачати захист електрообладнання від імпульсних перенапруг.
- Самостійно змінювати конструкцію розрахованої системи блискавкозахисту після монтажу.
Блискавкозахист покрівлі з профнастилу та металочерепиці
Під час облаштування даху з профнастилу або металочерепиці систему блискавкозахисту бажано враховувати ще на етапі проєктування покрівлі. Це дозволяє правильно розташувати блискавкоприймачі, струмовідводи та кріплення, не пошкоджуючи захисне полімерне покриття листів і не порушуючи герметичність даху.
Для самої покрівлі важливо використовувати якісний покрівельний профнастил або металочерепицю з відповідною товщиною сталі та захисним покриттям. Водночас характеристики покрівельного матеріалу та параметри системи блискавкозахисту — це окремі питання, які необхідно розглядати комплексно.
Часті запитання
Чи потрібно заземлювати металевий дах?
Рішення приймається в межах проєкту блискавкозахисту та системи зрівнювання потенціалів будівлі. Просте самостійне з'єднання металевої покрівлі із заземлювачем не є повноцінною системою захисту від блискавки.
Чи захищає металочерепиця будинок від блискавки?
Сама по собі металочерепиця не гарантує безпечний захист будівлі. Для цього необхідна правильно спроєктована система, яка забезпечує приймання та безпечне відведення струму блискавки в землю.
Чи можна використовувати профнастил як блискавкоприймач?
У деяких випадках металеві елементи покрівлі можуть бути природною частиною блискавкоприймальної системи, якщо їх конструкція та характеристики відповідають вимогам проєкту. Таке рішення визначається розрахунком, а не лише фактом наявності металевого даху.
Чи потрібен блискавкозахист приватному будинку?
Необхідність і параметри системи визначаються оцінкою ризику з урахуванням характеристик конкретної будівлі та її розташування. Для різних об'єктів вимоги можуть відрізнятися.
