Монолітні бетонні конструкції широко застосовуються у промисловому, комерційному та цивільному будівництві. Один із сучасних способів облаштування міжповерхових перекриттів — незнімна опалубка з профнастилу, при якій профільований металевий лист використовується як основа під армування та бетонування і після набору бетоном міцності залишається частиною конструкції.
Такий спосіб дозволяє скоротити обсяг традиційної знімної опалубки, прискорити монтаж та використовувати профільований настил як готову нижню поверхню перекриття. Однак профнастил під бетон необхідно підбирати не лише за висотою гофри — важливі також товщина сталі, проліт між опорами, маса бетону, схема спирання та проєктні навантаження.
Профнастил для незнімної опалубки — основні характеристики
Під час бетонування профнастил повинен сприймати вагу свіжої бетонної суміші, арматури, людей та монтажного обладнання до моменту, коли бетон набере необхідну міцність. Саме тому для таких конструкцій застосовують несучий профнастил з підвищеною жорсткістю та несучою здатністю.
Для перекриттів можуть використовуватися профілі Н57, Н60, Н75 та інші несучі марки. Але універсального правила «профіль від 57 мм і метал від 0,7 мм підходить для будь-якого перекриття» не існує. Конкретна марка, товщина сталі та допустимий проліт повинні визначатися проєктом або таблицями навантажень виробника.
Якщо профнастил після бетонування залишається видимою частиною стелі, можна використовувати оцинкований лист або профіль із полімерним кольоровим покриттям залежно від вимог до зовнішнього вигляду та умов експлуатації.
Чим несучий профнастил відрізняється від покрівельного
Несучі профілі мають більшу висоту гофри та спеціальну геометрію, розраховану на сприйняття підвищених навантажень. У деяких марках передбачені додаткові ребра жорсткості на полицях або стінках профілю.
При цьому висота гофри — лише один із параметрів. На несучу здатність також впливають:
- товщина сталі;
- форма та ширина гофри;
- довжина прольоту;
- схема спирання;
- кількість опор;
- тимчасові навантаження під час бетонування;
- товщина бетонної плити.

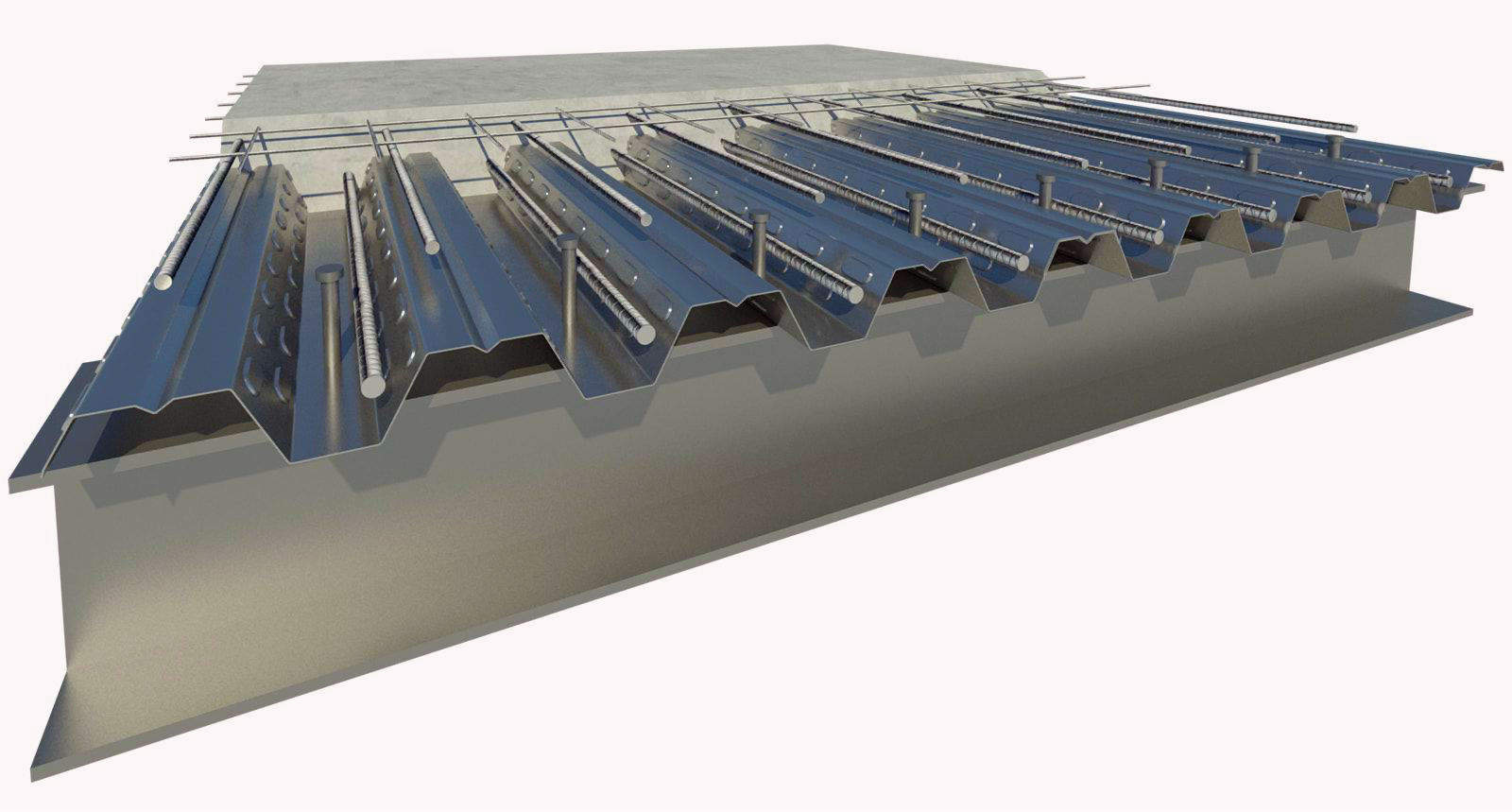

Профнастил як незнімна опалубка чи композитне перекриття — у чому різниця
Важливо розрізняти два типи конструкцій.
- Профнастил як незнімна опалубка. Металевий лист утримує бетон під час заливання та залишається в конструкції після твердіння, але основну роботу готової плити забезпечують бетон та розрахункова арматура.
- Композитне сталезалізобетонне перекриття. Використовується спеціальний профільований настил, геометрія та рифлення якого дозволяють забезпечити розрахункову спільну роботу сталі та бетону.
Тому звичайний несучий профнастил не можна автоматично вважати арматурою бетонної плити без відповідного конструктивного розрахунку. Композитні плити з профільованим настилом проєктуються як окрема система. :contentReference[oaicite:1]{index=1}
Переваги незнімної опалубки з профнастилу
- Відсутність демонтажу опалубки. Профлист після бетонування залишається в конструкції.
- Швидкий монтаж. Профільованими листами можна перекривати значну площу за відносно короткий час.
- Невелика власна вага. Металевий настил значно легший за масивні елементи традиційної опалубки.
- Зручна основа для армування та бетонування.
- Можливість залишити нижню поверхню без додаткового оздоблення у складах, ангарах, виробничих приміщеннях та інших об'єктах.
- Можливість скоротити строки будівництва порівняно з технологіями, де опалубку після бетонування необхідно демонтувати.
При цьому фактична економія бетону, арматури, металоконструкцій або трудовитрат залежить від конкретного проєкту. Універсального відсотка економії для всіх перекриттів немає.
Який профнастил вибрати під бетон
Для незнімної опалубки найчастіше розглядають несучі профілі:
- Н57;
- Н60;
- Н75;
- інші профілі з достатньою розрахунковою несучою здатністю.
Чим вища гофра та більша товщина сталі, тим потенційно вищою може бути жорсткість настилу, але вибирати профіль лише за маркуванням неправильно.
Наприклад, Н75 товщиною 0,7 мм і той самий Н75 товщиною 1,0 мм матимуть різні характеристики. Крім того, одна й та сама марка може працювати по-різному при одно-, дво- або багатопрольотній схемі.
Який проліт може перекривати профнастил під бетон
Допустимий проліт визначається для конкретної марки й товщини профнастилу з урахуванням навантаження від свіжого бетону та монтажних навантажень.
Тому універсально писати, що Н57, Н60 або Н75 перекриває певну відстань без підпор, неправильно. Навіть спеціалізовані заводські композитні настили мають різні допустимі прольоти залежно від типу профілю та схеми конструкції. Наприклад, окремі системи ArcelorMittal мають власні розрахункові межі прольотів без підпор, що відрізняються для різних профілів. :contentReference[oaicite:2]{index=2}
Чи потрібні тимчасові підпори під профнастил
Необхідність тимчасових підпор визначається проєктом.
Підпори можуть знадобитися, якщо профнастил без додаткової підтримки не здатний сприйняти:
- вагу свіжого бетону;
- вагу арматури;
- монтажні навантаження;
- локальні навантаження під час заливання.
Положення тимчасових опор повинно бути передбачене ще на етапі проєктування та відображене в монтажній схемі. :contentReference[oaicite:3]{index=3}
Технологія монтажу незнімної опалубки з профнастилу
1. Проєктування перекриття
Перед початком монтажу необхідно розрахувати конструкцію перекриття. У проєкті визначають:
- марку та товщину профнастилу;
- довжину прольотів;
- розташування несучих балок;
- схему кріплення листів;
- необхідність тимчасових підпор;
- схему армування;
- клас бетону;
- товщину готової плити;
- експлуатаційні навантаження.
Для таких конструкцій не варто орієнтуватися на застарілі універсальні схеми або лише на марку профнастилу. Проєктування композитних сталезалізобетонних плит регламентується спеціальними правилами розрахунку. :contentReference[oaicite:4]{index=4}
2. Монтаж несучого профнастилу

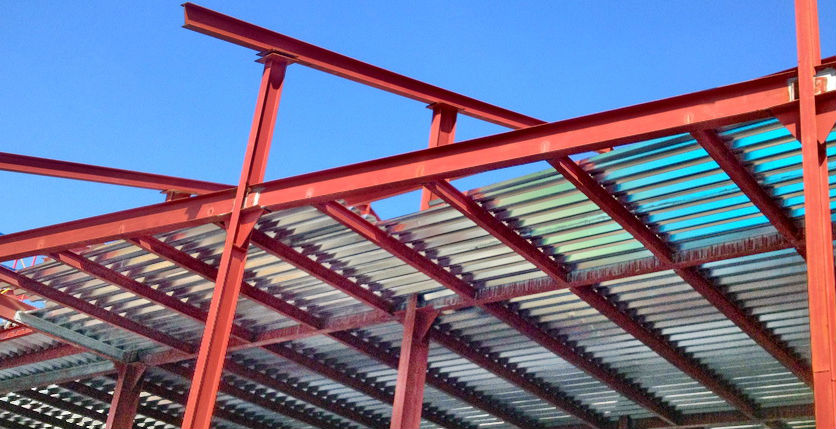

Профільовані листи укладаються на металеві балки, ригелі або інші передбачені проєктом опори. Напрямок гофр зазвичай відповідає напрямку робочого прольоту настилу.
Листи повинні мати достатню площу спирання та бути надійно закріплені до несучої конструкції.
Розмір бокового нахлесту, поперечного стику, тип саморізів та кількість точок кріплення визначаються конкретним профілем і монтажною схемою. Не варто універсально використовувати один розмір саморіза, наприклад 5,5×32 мм, для будь-якого перекриття.
3. Армування перекриття
Після монтажу профнастилу встановлюється арматура відповідно до проєкту.
Схема може включати:
- арматурну сітку;
- додаткові стрижні в гофрах;
- посилення над опорами;
- армування навколо технологічних отворів;
- інші елементи відповідно до розрахунку.
Арматура встановлюється на спеціальні фіксатори, які забезпечують необхідний захисний шар бетону.
4. Підготовка перед бетонуванням
До початку заливання необхідно перевірити:
- надійність кріплення профнастилу;
- бокові та торцеві стики;
- правильність армування;
- тимчасові підпори;
- закладні деталі;
- отвори та проходи комунікацій;
- торцеві обмежувачі для бетону.
5. Заливання бетону
Бетонування виконується відповідно до технологічної карти робіт. Свіжу бетонну суміш необхідно розподіляти таким чином, щоб не створювати надмірне локальне навантаження на профнастил.
Не рекомендується складати великий об'єм бетону в одній точці й тільки після цього розтягувати його по поверхні — така схема може суттєво перевантажити настил до набору бетоном міцності.
Як доглядати за бетоном після заливання
Після бетонування необхідно забезпечити умови для нормального набору міцності бетону. Конкретний режим догляду залежить від температури, вологості, складу суміші та умов будівельного майданчика.
Зазвичай необхідно не допускати надто швидкої втрати вологи з поверхні бетону. Для цього можуть застосовуватися захисні покриття та зволоження відповідно до технології бетонних робіт.
Основні помилки при монтажі профнастилу під бетон
- вибір профілю тільки за висотою гофри;
- вибір товщини сталі без розрахунку;
- занадто великий проліт між опорами;
- відсутність тимчасових підпор, якщо вони необхідні;
- використання випадкового кріплення;
- недостатня фіксація бокових стиків;
- неправильне армування;
- самовільна зміна товщини бетонної плити;
- накопичення великої кількості бетону в одній точці;
- вирізання великих отворів у настилі без проєктного посилення.
Н57 чи Н75 для незнімної опалубки?
Однозначної відповіді без параметрів перекриття немає. Н75 має вищу гофру й потенційно більшу жорсткість, але Н57 при відповідній товщині сталі та меншому прольоті може бути достатнім і економічно вигіднішим.
Для вибору необхідно знати:
- довжину прольоту;
- товщину профнастилу;
- товщину бетонної плити;
- схему спирання;
- постійні та тимчасові навантаження;
- необхідність тимчасових опор.
Несучий профнастил під бетон у Києві
Компанія «Сталевий Світ» виготовляє несучий профнастил для незнімної опалубки, монолітних перекриттів, промислових покрівель та інших конструкцій.
Можна підібрати марку профілю, товщину сталі та довжину листів відповідно до параметрів конкретного об'єкта.
👉 Переглянути несучий профнастил
Висновок
Незнімна опалубка з профнастилу — зручне рішення для облаштування монолітних перекриттів, яке дозволяє використовувати профільований металевий лист як постійну основу під бетон.
Але для надійної конструкції недостатньо просто вибрати профнастил Н57 або Н75. Необхідно врахувати товщину сталі, проліт, опори, кріплення, армування, товщину плити, навантаження та необхідність тимчасових підпор.
Саме тому профнастил для незнімної опалубки повинен підбиратися за проєктним розрахунком, а не лише за висотою гофри або універсальною рекомендованою товщиною металу.
