Монтаж профнастилу Н75 під бетон — особливості незнімної опалубки

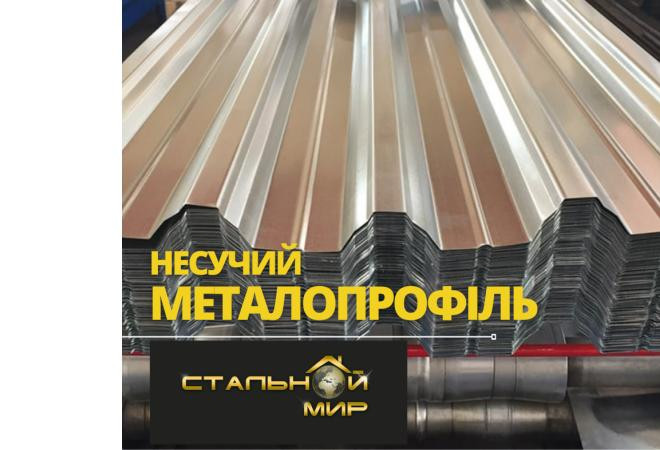

Несучий профнастил Н75 застосовується у промисловому та цивільному будівництві, зокрема при влаштуванні перекриттів і незнімної опалубки під бетон. Високий профіль і розвинена геометрія листа дозволяють використовувати його в конструкціях, де профільований настил сприймає навантаження відповідно до проєктної схеми.
При влаштуванні перекриття несучий профнастил Н75 укладається на передбачені проєктом опори та може виконувати функцію незнімної опалубки для подальшого армування й бетонування.
При цьому монтаж профлиста Н75 під бетон не можна виконувати за універсальною схемою. Прольоти, товщина сталі, схема спирання, кріплення, армування, товщина бетонної плити та необхідність тимчасових опор повинні визначатися розрахунком конкретної конструкції.
Що таке незнімна опалубка з профнастилу
При традиційному бетонуванні для формування плити встановлюють опалубку, яку після набору бетоном необхідної міцності зазвичай демонтують. При використанні профнастилу металеві листи залишаються у складі конструкції, тому таку систему називають незнімною опалубкою.
Профільований лист у цьому випадку формує основу для укладання арматури та бетонної суміші. Його роль у роботі готового перекриття визначається прийнятою конструктивною схемою та проєктним розрахунком.
Важливо розуміти: сам по собі профіль Н75 не визначає допустимий проліт або навантаження. Необхідно враховувати:
- геометрію конкретного профілю;
- фактичну товщину сталі;
- довжину прольоту;
- кількість і розташування опор;
- схему спирання листа;
- спосіб кріплення;
- навантаження під час бетонування;
- розрахункові навантаження на готове перекриття.
Де застосовується профнастил Н75 під бетон
Незнімна опалубка з несучого профнастилу використовується переважно в конструкціях, де необхідно сформувати основу під залізобетонне перекриття.
Таке рішення може застосовуватися при будівництві:
- промислових будівель;
- складів і логістичних об’єктів;
- ангарів;
- комерційних будівель;
- багатоповерхових і каркасних споруд;
- інших об’єктів, де подібна конструкція передбачена проєктом.
Підготовка до монтажу профнастилу Н75
До початку монтажу необхідно перевірити готовність несучої конструкції та відповідність фактичних розмірів проєкту. Профлист укладається не просто на «рівну поверхню», а на передбачені конструкцією несучі елементи — наприклад, металеві балки або інші опори.
До укладання листів перевіряють:
- розташування та стан опор;
- відстані між ними;
- відмітки та геометрію конструкції;
- напрямок укладання профнастилу;
- довжину спирання листів;
- місця стиків і нахлестів;
- спосіб кріплення профлиста до основи;
- необхідність тимчасових опор на етапі бетонування.
Як визначити довжину профнастилу Н75
Довжина листів визначається не висотою майбутньої бетонної конструкції, а схемою перекриття, розташуванням опор, прольотами та прийнятою розкладкою профнастилу.
При замовленні бажано заздалегідь виконати розкладку листів. Це дозволяє визначити їх кількість і довжину, розташування стиків та зменшити зайві відходи матеріалу.
При виборі довжини необхідно враховувати не лише розміри перекриття, а й можливість транспортування, розвантаження, підйому та безпечного монтажу довгих листів.
Укладання несучого профнастилу Н75
Профнастил укладається на несучі елементи в напрямку, передбаченому проєктом. Кожен лист повинен мати необхідне спирання та бути закріплений таким чином, щоб зберігати проєктне положення під час подальших робіт.
Наступні листи встановлюються з передбаченим бічним з’єднанням. Схема кріплення до опор і з’єднання сусідніх листів залежить від конкретної системи перекриття та проєктної документації.
Особливо важливо забезпечити стійкість настилу на стадії монтажу та бетонування, коли на нього діють маса бетонної суміші, арматури, працівників і будівельного обладнання.
Чи потрібні тимчасові опори під профнастил
Необхідність тимчасових опор визначається розрахунком. Не можна встановлювати їх через універсальну відстань або, навпаки, відмовлятися від них лише тому, що використовується високий несучий профіль Н75.
На етапі бетонування необхідно враховувати власну вагу профнастилу, масу свіжої бетонної суміші, арматури, людей та обладнання, а також особливості розподілу навантаження.
Якщо розрахунок передбачає тимчасові опори, вони встановлюються до бетонування та зберігаються відповідно до проєктної технології виконання робіт.
Армування перекриття по профнастилу Н75
Після монтажу профільованого настилу виконується армування відповідно до проєкту залізобетонної конструкції.
Схема армування не може визначатися лише маркою профнастилу. Діаметр арматури, розташування стрижнів або сіток, захисний шар бетону, посилення над опорами та інші параметри призначаються на підставі розрахунку.
Арматура повинна займати передбачене проєктом положення та зберігати його під час укладання бетонної суміші. Для цього використовуються відповідні фіксатори та інші передбачені технологією елементи.
Заливка бетону по профнастилу
Бетонування виконується після перевірки профнастилу, кріплень, опор та арматурного каркаса. Клас і характеристики бетонної суміші, товщина плити та технологія виконання робіт визначаються проєктом.
Особливе значення має послідовність подачі бетонної суміші. Не можна створювати неконтрольовані локальні скупчення свіжого бетону на окремих ділянках профнастилу, оскільки це збільшує місцеве навантаження на настил та опори.
Розподіл та ущільнення бетонної суміші виконуються за прийнятою технологією бетонування з контролем проєктної товщини та положення арматури.
Догляд за бетоном після заливки
Після бетонування необхідно забезпечити умови для нормального набору міцності бетону. Конкретний режим догляду залежить від складу бетонної суміші, температури, вологості, умов на об’єкті та вимог проєкту.
Не слід орієнтуватися на універсальну кількість днів, після якої перекриття можна повністю навантажувати. Можливість зняття тимчасових опор і прикладання наступних навантажень визначається досягненням необхідної міцності бетону та прийнятою технологією виконання робіт.
Використання добавок, що впливають на строки схоплювання та тверднення бетону, також має відповідати проєктним і технологічним вимогам.
Від чого залежить несуча здатність профнастилу Н75
При виборі профнастилу для незнімної опалубки недостатньо орієнтуватися лише на позначення Н75.
Несуча здатність профільованого листа залежить від сукупності факторів:
- точної геометрії профілю;
- фактичної товщини сталі;
- довжини прольоту;
- схеми та кількості опор;
- способу кріплення;
- розподілу навантаження;
- умов монтажу та бетонування.
Таблиці навантажень можна використовувати лише для конкретного профілю, товщини сталі, прольоту та схеми спирання, для яких вони розраховані. Переносити показники одного варіанта профнастилу на інший некоректно.
Основні помилки при монтажі профнастилу під бетон
- вибирати профнастил лише за висотою профілю без розрахунку;
- визначати відстань між опорами «на око»;
- не враховувати навантаження від свіжого бетону на етапі заливки;
- самостійно змінювати проєктну схему армування;
- не забезпечувати необхідне спирання листів;
- використовувати невідповідну схему кріплення;
- створювати локальні скупчення бетонної суміші під час заливки;
- передчасно навантажувати перекриття;
- не враховувати необхідність тимчасових опор;
- пошкоджувати захисне покриття профнастилу під час монтажу.
Безпека при монтажі профнастилу та бетонуванні
Монтаж несучого профнастилу та влаштування залізобетонного перекриття належать до відповідальних будівельних робіт. Особливу увагу необхідно приділяти безпеці під час переміщення по укладених листах, роботи на висоті, підйому матеріалів і бетонування.
До моменту остаточного закріплення профнастилу не можна вважати укладені листи безпечним робочим майданчиком. Під час виконання висотних робіт необхідно застосовувати передбачені засоби захисту від падіння та дотримуватися вимог проєкту виконання робіт.
Профнастил Н75 для незнімної опалубки в Києві
Компанія «Сталевий Світ» виробляє несучий профнастил для промислового та цивільного будівництва. Листи можуть виготовлятися необхідної довжини в межах технічних можливостей обладнання, транспортування та монтажу.
При замовленні профнастилу Н75 для перекриття важливо заздалегідь визначити необхідну товщину сталі, довжину листів, прольоти та схему спирання відповідно до проєкту.
Висновок: монтаж профнастилу Н75 під бетон — це не просто укладання металевих листів і подальша заливка суміші. Профнастил працює як елемент розрахованої конструкції, тому його товщина, довжина, прольоти, спирання, кріплення, тимчасові опори, армування та параметри бетонної плити повинні відповідати проєкту. Правильний розрахунок і дотримання технології особливо важливі для безпеки та надійності майбутнього перекриття.
